와류 유량계는 Karman 와류 거리 이론을 기반으로 설계 및 제작되었으며, 주로 가스, 액체, 증기 등 다양한 청정 유체의 유량을 측정하는 데 사용됩니다. Vortex 유량계는 낮은 압력 손실, 넓은 측정 범위 및 높은 정확도를 특징으로 합니다. 유체의 체적 유량을 측정할 때 유체 밀도, 압력, 온도 및 점도와 같은 매개변수의 변화에 거의 영향을 받지 않습니다. 움직이는 기계 부품이 없으므로 높은 신뢰성을 제공하고 유지 관리가 덜 필요합니다. 요즘에는 다양한 제조업체의 와류 유량계에 온도 보상이 통합되어 있어 가스/증기 측정에 대한 직접적인 온도 보상이 가능합니다. Vortex 유량계는 범용 유량 측정 장비 중 하나가 되었으며 공정 산업에서 널리 사용됩니다.
Vortex 유량계는 일반적으로 가스/증기 측정의 경우 1%, 액체 측정의 경우 0.75%의 정확도를 달성합니다. 그러나 잘못 설치하면 측정 정확도가 크게 저하될 수 있습니다.
와류 유량계 설치에 대해 논의해 보겠습니다.
1. 설치 장소는 기계적 진동이나 충격을 받는 배관에서 멀리 떨어져 있어야 합니다.
2. 유량계는 정상적인 측정을 위해 파이프가 완전히 채워지는 위치에 설치되어야 합니다.

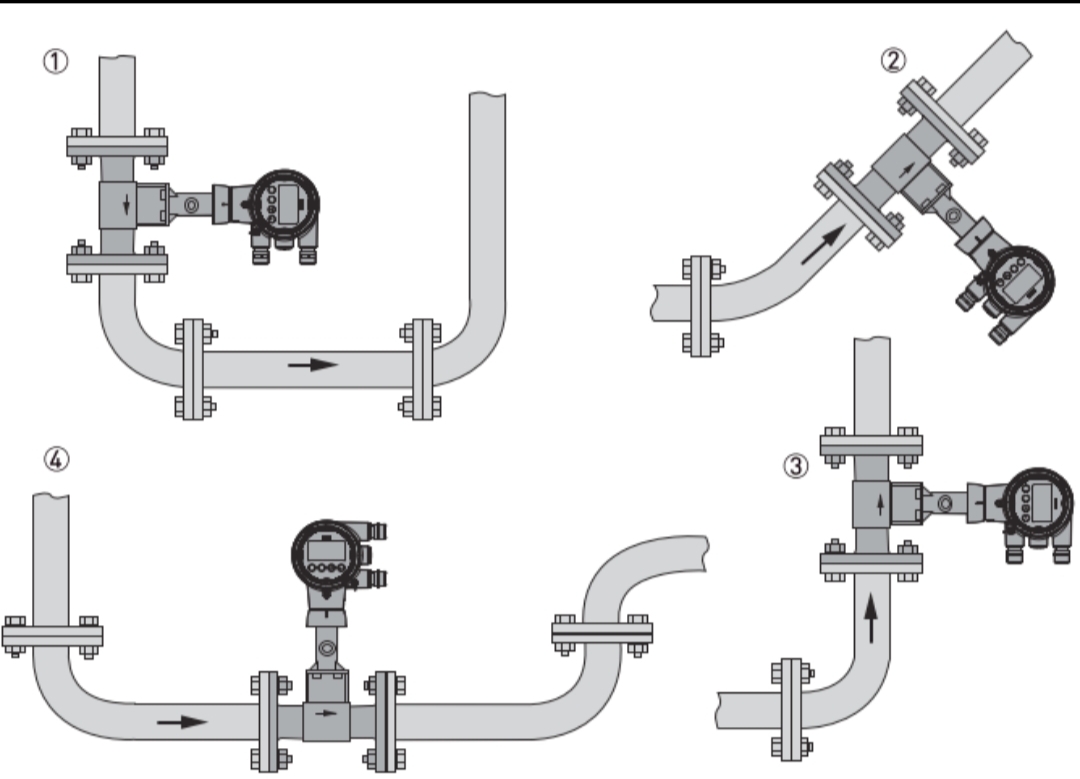

액체 응용 분야의 경우 유량계를 높은 지점에 설치하면 안 됩니다. 다음 설치 위치를 권장합니다.

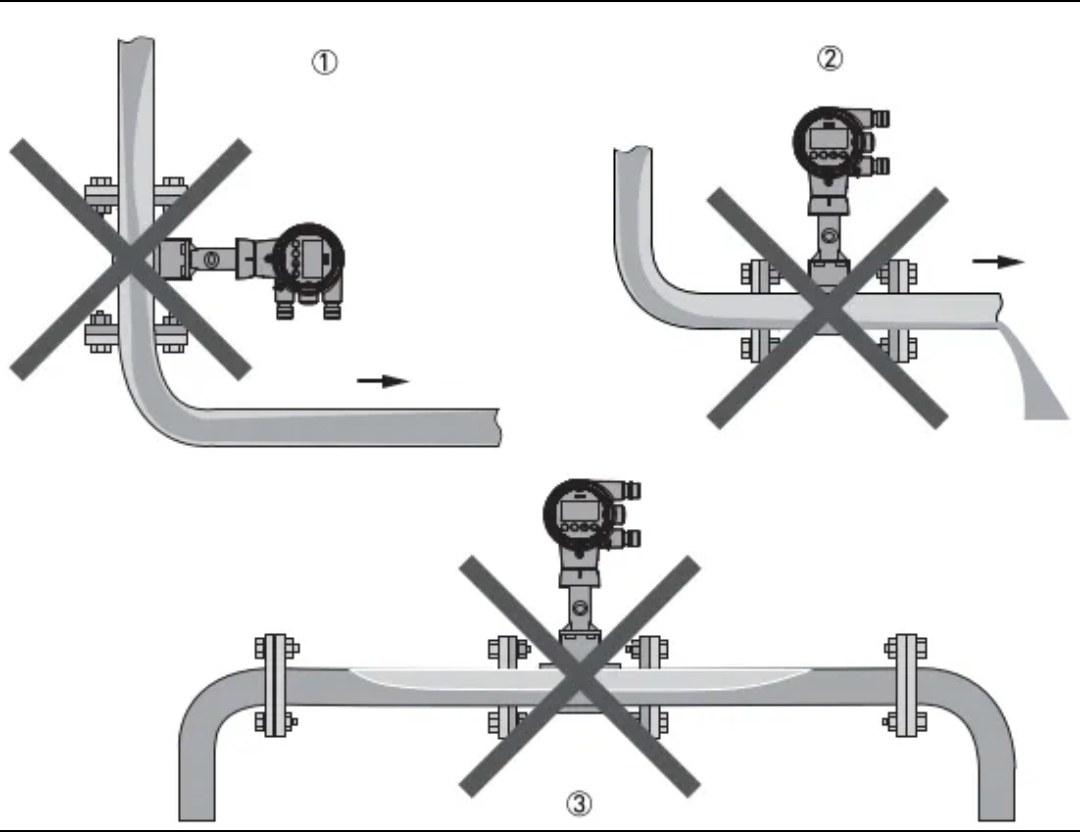

액체 응용 분야에는 다음 설치 위치를 권장하지 않습니다.

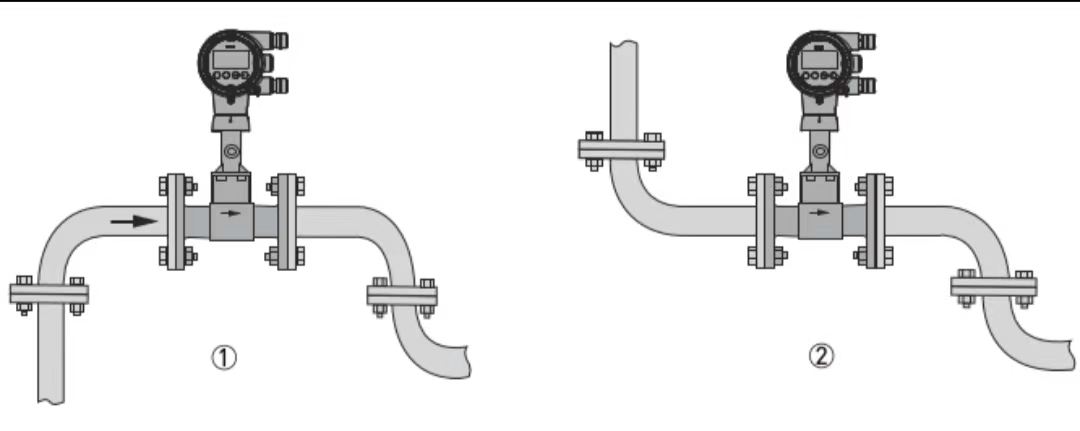

가스/증기 응용 분야의 경우 파이프라인은 항상 가스로 가득 차 있습니다. 따라서 유량계는 수직 상향 흐름, 수직 하향 흐름 또는 수평 방향으로 설치할 수 있습니다. 단, 낮은 지점에는 설치하지 마십시오. 권장되는 설치 위치는 다음과 같습니다.
가스/증기 응용 분야의 경우 낮은 지점에 액체가 축적될 수 있으므로 설치용으로 선택해서는 안 됩니다.

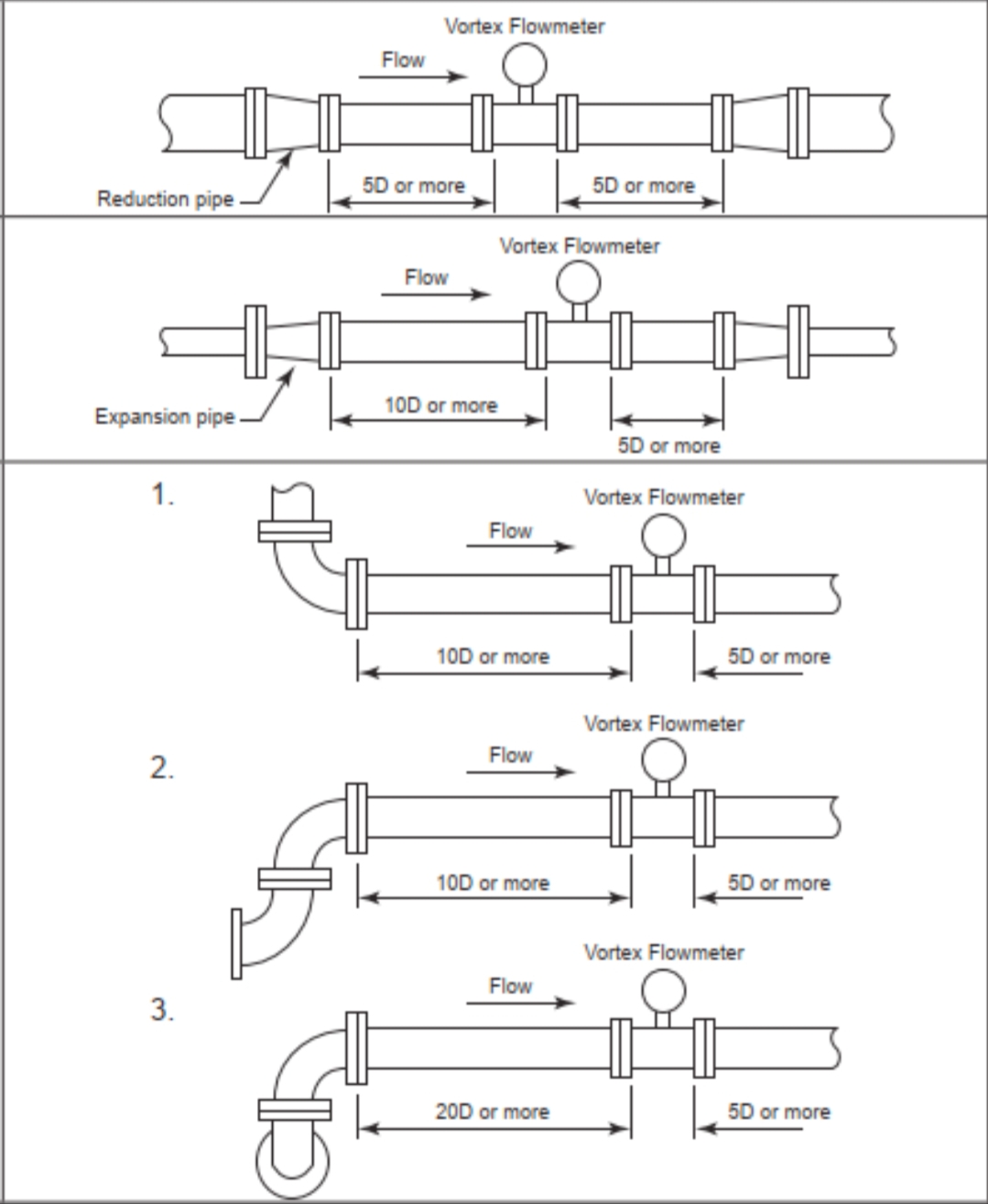

3. 상류 및 하류의 직선 파이프 섹션(온도 및 압력 계측기가 필요한 경우 유량계 하류에 설치해야 합니다. 하류 계측기도 직선 파이프 섹션 외부에 위치해야 합니다. 여러 계측기에 권장되는 배열 순서는 유량계, 압력 트랜스미터, 온도 트랜스미터입니다). 일반적으로 제조업체의 제품 샘플에 지정된 직선 파이프 길이 요구 사항(또는 기기 설명서에 따른 15D 업스트림 및 5D 다운스트림의 공통 지침)을 참조하세요. 와류 유량계의 상류 및 하류 직관 요구 사항을 배관 엔지니어링 팀에 미리 알리십시오. 장비 제조업체를 선택한 후에는 제조업체의 사양에 따라 설치 요구 사항을 다시 확인해야 합니다.

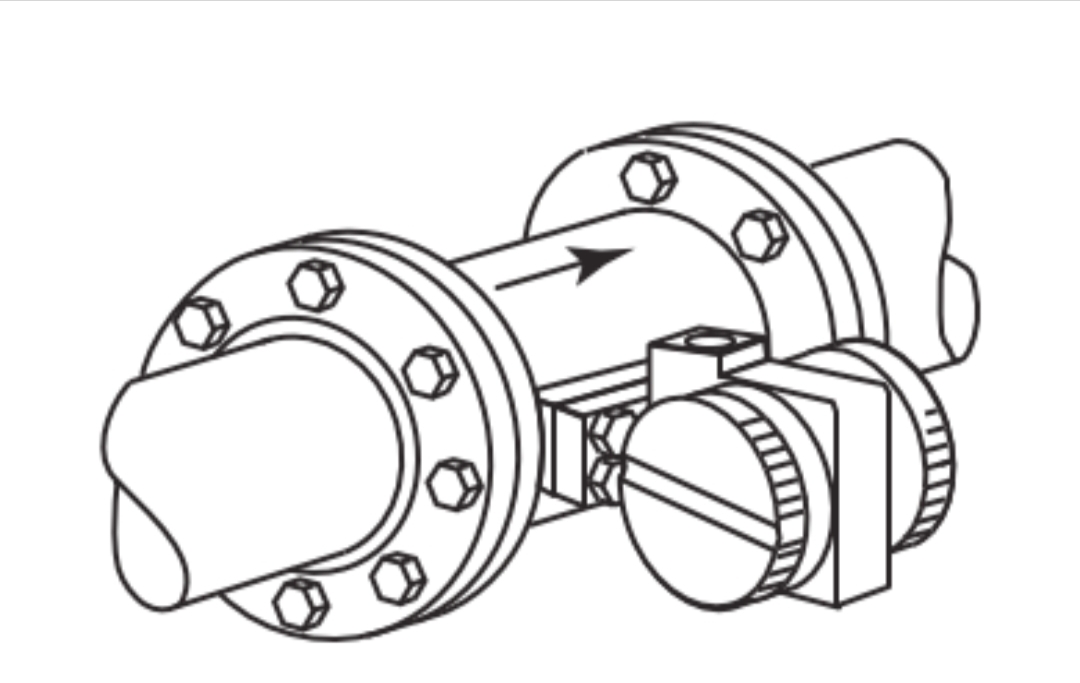

4. 고온 매체를 측정할 때 제조업체는 일반적으로 분할형 와류 유량계를 공급합니다. 통합 와류 유량계의 경우 트랜스미터 방향은 매체 온도에 따라 결정되어야 합니다. 예를 들어, 고온 증기를 측정할 때 트랜스미터는 옆쪽이나 아래쪽을 향해야 합니다(일부 제조업체는 액체가 트랜스미터 헤드로 유입될 수 있으므로 아래쪽 설치를 권장하지 않습니다).
