제어 밸브의 밀봉 성능이 저하되는 원인은 무엇입니까?
이 문제를 해결하는 방법?
A: 제어 밸브의 씰링 성능이 저하되면 매체 누출이 발생하여 프로세스 제어 정확성과 작동 안전성이 저하됩니다. 근본 원인은 내부 누출과 외부 누출이라는 두 가지 주요 유형으로 분류될 수 있습니다. 따라서 표적화된 분석과 솔루션이 필요합니다.
01.내부누설
가장 일반적인 원인은 밸브 코어와 시트 밀봉 표면의 고장입니다. 한편으로는 이는 높은 차압과 미립자가 포함된 매체로 인해 밸브 코어/시트가 장기간 침식되어 긁힘, 구멍 및 공동 현상이 발생하여 발생할 수 있습니다. [1] 밀봉 표면의 침식. 반면, 고압 조건에서 소프트 씰이 변형되거나 부식성이 높은 매체에 부식 방지 재료를 선택하지 않아 씰링 표면이 부식되는 등 씰링 구조의 호환성이 좋지 않아 발생할 수 있습니다.
02.외부누설
원인은 주로 패킹 씰 고장(예: 패킹 노화 또는 마모, 부적절한 설치)과 밸브 본체 연결부의 씰 고장(예: 개스킷 노화, 밸브 본체의 주조 결함)이라는 두 가지 주요 범주로 나뉩니다.
위의 잠재적 원인에 대응하여 씰링 성능이 저하된 제어 밸브에 대한 목표 유지 관리를 수행할 수 있습니다.
(1) 오래되었거나 손상된 포장을 교체하십시오. 고온 매체용 흑연 링 패킹, 부식성 매체용 PTFE 패킹 등 매체 특성 및 작동 조건에 따라 적절한 패킹 유형을 선택하십시오.
(2)패킹을 올바르게 다시 설치하십시오. 적절한 조임력을 보장하고 패킹이 스템과 패킹 챔버에 균등하게 안착되었는지 확인하십시오.
(3) 밸브 스템 표면을 검사하십시오. 흠집이나 부식이 발견되면 스템을 수리하거나 교체하십시오.
(4) 스터핑 박스 파손 등 밀봉 구조에 결함이 있는 경우 상부 보닛 관련 부품을 수리하거나 교체하십시오.
[1]캐비테이션: 액체가 제어 밸브와 같은 조절 요소를 통해 흐를 때 국부적인 압력이 현재 온도의 포화 증기압 이하로 떨어지면서 액체가 기화되어 거품이 형성됩니다. 그런 다음 유체가 더 높은 압력의 하류 영역으로 이동함에 따라 이러한 기포는 빠르게 붕괴되어 강렬한 충격파와 마이크로 제트를 생성합니다. 이러한 현상은 장비 소음, 진동, 캐비테이션 침식 손상으로 이어집니다.
제어밸브 작동시 소음이 발생하는 이유는 무엇입니까?
이 문제를 어떻게 유지하고 해결하나요?
A:컨트롤 밸브 작동 시 소음이 발생하면 먼저 소음의 종류와 원인을 파악해야 합니다. 제어 밸브에서 발생하는 소음은 주로 유체 역학 소음과 기계적 소음의 두 가지 범주로 분류됩니다.
유체 역학 소음
흐름으로 인한 소음은 가장 일반적인 유형이며, 캐비테이션 소음, 플래싱 소음, 난류 및 와류 소음의 세 가지 하위 유형으로 더 분류될 수 있습니다.
캐비테이션 소음은 밸브 전체의 압력 차이가 과도해지면서 스로틀링 지점의 유체 압력이 포화 증기압 아래로 떨어질 때 발생합니다. 이로 인해 기포가 형성되고 붕괴되어 밸브 코어의 캐비테이션 손상과 함께 고주파 소음이 발생합니다. 플래싱 소음은 스로틀링 후 유체 압력이 포화 증기압 이하로 유지되어 안정적인 기액 2상 흐름을 생성할 때 발생합니다. 결과적인 난류는 액체 매체 응용 분야에서 흔히 발생하는 소음을 생성합니다. 난류 및 와류 소음은 조절 오리피스를 통과하는 고르지 못한 유속으로 인해 발생하며 와류 발산으로 이어집니다. 이 소음은 유속이 음속에 접근하거나 초과할 때 크게 증가하며 가스 매체에서 더 널리 퍼집니다.
기계적 소음
기계적 소음은 밸브 플러그/스템의 진동이나 액츄에이터의 소음이라는 두 가지 주요 소스에서 발생합니다. 저유량 작동 중 밸브 플러그의 진동이나 스템과 패킹 사이의 마찰로 인한 과도한 간격 또는 가이드 부싱의 마모로 인해 발생하는 저주파 진동 소음을 말합니다. 또는 공압식 다이어프램 액츄에이터의 스프링 강성 부족, 피스톤 액츄에이터의 기어 및 랙 마모, 전동 액츄에이터의 모터 공진 등의 문제로 인해 소음이 밸브 본체에 전달될 수 있습니다. 위에서 언급한 두 가지 유형의 소음 모두 작동 조정 및 설계 개선을 통해 완화할 수 있습니다. 발생원에서는 차압, 개방도, 유속을 조정하여 소음을 방지할 수 있습니다. 내부식성 및 내마모성 재료를 사용하거나 밸브 트림 형상을 최적화하는 등의 설계 개선을 통해 소음도 효과적으로 줄일 수 있습니다.

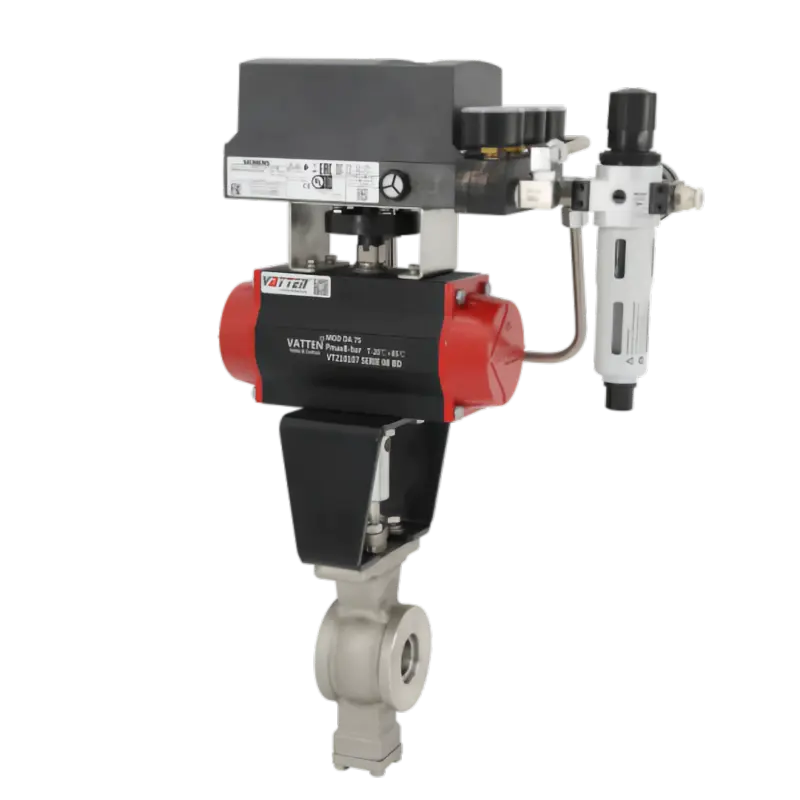

예를 들어, V 포트 볼 밸브와 편심 로터리 밸브는 유선형 흐름 경로 설계를 통해 와류 생성을 최소화하고 소프트 시트 밸브 트림은 난류로 인한 소음의 일부를 흡수할 수 있습니다.
유체 제어 공정에서 제어 밸브 고장을 최소화하고 예방하려면 밸브를 올바르게 선택하고 정기적인 유지 관리를 수행하는 것이 필수적입니다. 여기에는 기능적 요구사항을 사전에 확인하고, 압력 강하 및 유량과 같은 주요 매개변수를 계산하는 작업이 포함됩니다. 밸브 플러그와 시트의 마모 여부를 정기적으로 검사하고 오래된 패킹과 가이드 부싱을 교체합니다. 공압식 액츄에이터의 정기적 블로우다운, 전동 액츄에이터의 모터 및 기어박스 점검 등을 수행합니다.
