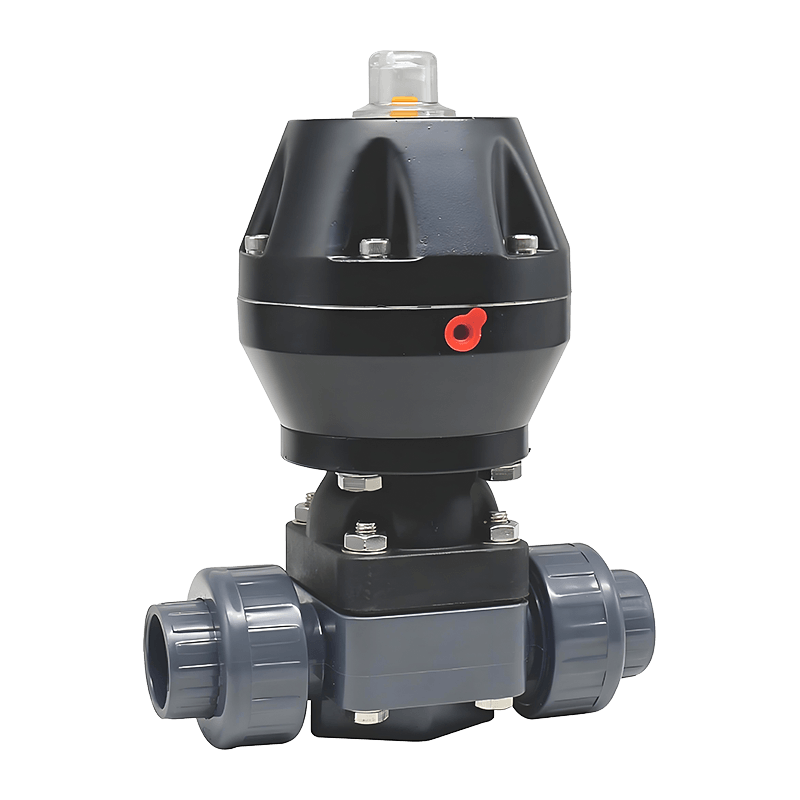

재료 선택 및 매체 호환성 지침

올바른 다이어프램과 본체 재질을 선택하는 것이 주요 운영 결정입니다. 공압 다이어프램 밸브 . 가장 일반적인 재료를 기본으로 사용하기보다는 다이어프램 엘라스토머 또는 열가소성 수지를 매체의 화학적 및 열적 프로필에 맞추십시오. 부적절하게 일치하면 팽창, 탄성 손실, 취성, 균열 성장 가속화 또는 치명적인 누출 경로가 발생합니다. 예를 들어, EPDM은 뜨거운 물, 증기 흔적 및 많은 알칼리성 세척제를 견딜 수 있지만 미네랄 오일과 많은 탄화수소의 공격을 받습니다. PTFE 다이어프램은 공격적인 용제와 산화제를 견딜 수 있지만 PTFE는 탄력성이 낮고 누출 방지 동적 밀봉을 위해 백업 엘라스토머에 의존하기 때문에 세심한 밀봉 세부 사항이 필요합니다.

다이어프램 구조 및 고장 모드 - 진단 및 수리

다이어프램이 어떻게 실패하는지 이해하면 검사 및 예비 재고 확보에 우선순위를 두는 데 도움이 됩니다. 일반적인 고장 모드에는 스템/플러그 인터페이스의 기계적 마모, 화학적 공격(연화 또는 경화), 재료 한계를 초과하는 증기 멸균으로 인한 열 균열, 고주기 스로틀링으로 인한 피로가 포함됩니다. 국부적으로 얇아지는 부분, 응력 지점에서 방사되는 작은 표면 균열, 변색(화학적 공격 표시기), 강화 층 사이의 박리를 나타내는 주전자 모양의 부풀어오름 등이 있는지 다이어프램을 검사합니다.

실제 현장 점검

• 밸브를 닫고 고정된 간격으로 하류 압력 감소를 모니터링하여 누출 테스트를 수행합니다. 기준값과 비교합니다.
• 사이클링이 중지되었을 때 다이어프램을 육안으로 검사하십시오. 스템 근처에 핀치 라인이 있는지 확인하고 강화재와 엘라스토머 사이의 분리가 있는지 확인하십시오.
• 사이클 수를 기록하고 제조업체의 예상 사이클 수명과 상호 연관시킵니다. 이를 통해 계획되지 않은 고장이 발생하기 전에 수명이 다한 구성 요소를 식별합니다.

공기 공급, FRL 크기 및 액추에이터 고려 사항

안정적인 공압 성능을 위해서는 동시 액추에이터 수요에 맞는 안정적이고 깨끗하며 건조한 공기 공급이 필요합니다. 최대 유량에 맞는 크기의 각 밸브 클러스터 근처에 FRL(필터-조절기-윤활 장치)을 사용하십시오. 소형 레귤레이터는 작동 속도가 느려지고 부분 장착이 발생하여 마모가 가속화됩니다. 안전 요건에 따라 액추에이터 유형(단동식 스프링 폐쇄 대 복동식)을 지정하고 공급 압력 마진을 보장합니다. 많은 다이어프램 액추에이터는 가장 높은 프로세스 배압에서 정격 폐쇄력을 달성하기 위해 4~6bar 전체 사이클 압력이 필요합니다.

크기 조정 경험 법칙 및 확인

• 총 액추에이터 유량(Nl/min)을 계산하고 최대치를 25% 초과하도록 FRL 포트 크기를 계산하여 동시 스트로크 중 압력 강하를 방지합니다.
• 빠른 사이클링이 필요한 경우 더 큰 직경의 파일럿 라인을 사용하고 피팅을 최소화하여 압력 강하 및 반응 지연을 줄이십시오.

밸브 크기 조정, Cv 계산 및 실제 스로틀링 조언

다이어프램 밸브는 공정 격리 및 조절용으로 자주 사용됩니다. 정확한 크기를 결정하려면 작동 차압에서 필요한 공정 흐름으로부터 밸브 유량 계수(Cv)를 계산하십시오. 다이어프램 밸브의 흐름 대 스템 위치는 매우 비선형적일 수 있으므로 선형화보다는 제조업체의 Cv 곡선을 사용하십시오. 점성 유체의 경우 레이놀즈 효과에 대해 계산된 Cv를 수정하고 부분 개구부에서 캐비테이션 및 시트 침식을 방지하려면 더 큰 밸브 크기를 사용하는 것을 고려하십시오.

실용적인 조절 팁

• 연속적인 작동을 피하십시오. 매우 낮은 개구부 - 이는 시트와 다이어프램에 속도를 집중시키고 수명을 단축시킵니다.
• 미세 제어가 필요한 경우 포지셔너와 캐스케이드 제어를 사용하여 다이어프램 밸브가 스트로크의 국지적 선형 부분을 중심으로 작동하도록 합니다.

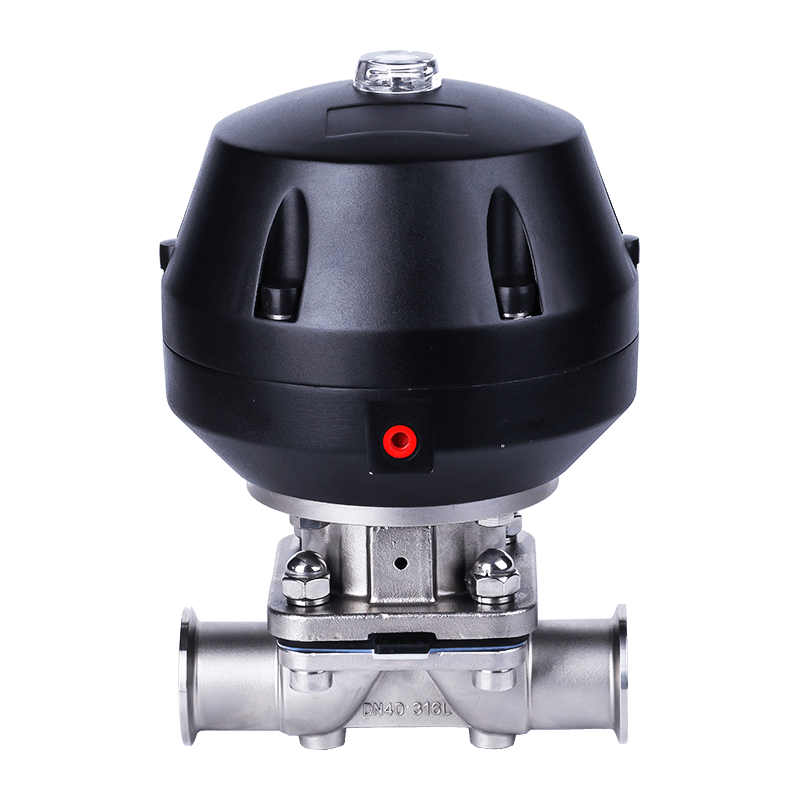

CIP/SIP 및 멸균: 위생 밸브의 한계 및 모범 사례

제약 및 식품 공장에서 다이어프램 밸브는 CIP(Clean-In-Place) 및 SIP(Steam-In-Place)를 견뎌야 합니다. 모든 다이어프램이 반복적인 오토클레이브 수준 증기 노출을 견딜 수 있는 것은 아닙니다. FDA 등급 실리콘 또는 EPDM 백업이 포함된 PTFE 표면 다이어프램은 지정된 온도까지 증기에 작동하는 경우가 많지만 공급업체의 온도-시간 등급을 확인하세요. 온도를 높여 열충격을 제어하고 엘라스토머에 기포가 생길 수 있는 건증기 파열을 방지하세요.

• CIP 농도 및 온도에서 세척제의 화학적 호환성을 검증합니다. 알칼리성 세척제와 강산화제는 엘라스토머에 대해 서로 다른 공격 프로필을 가지고 있습니다.
• 보증 제한에 도달하기 전에 예방 조치로 SIP 주기 수를 기록하고 다이어프램 교체를 계획하십시오.

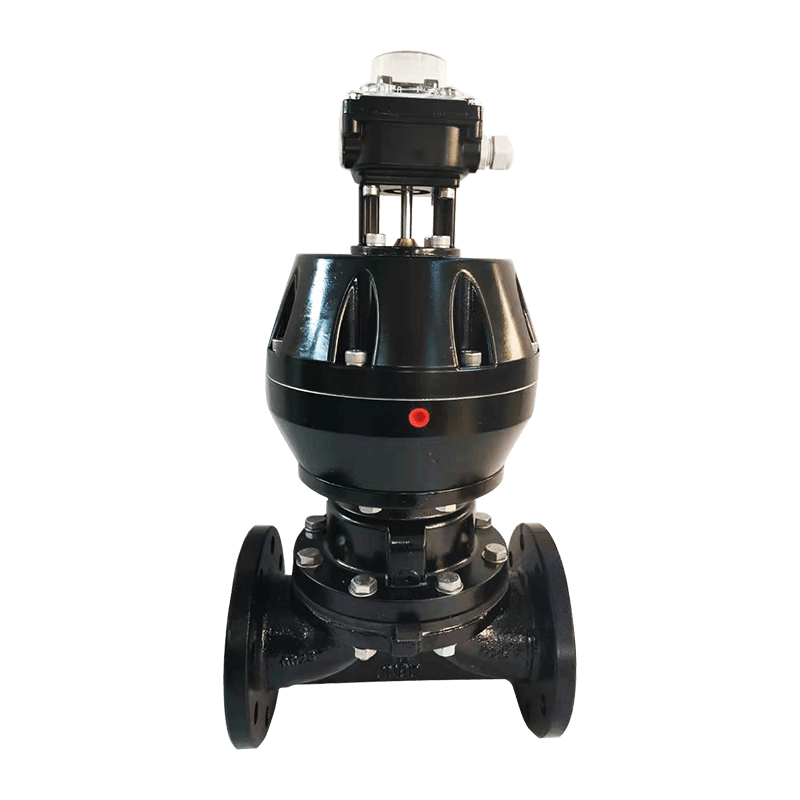

설치 및 배관: 기계적 응력 감소 및 성능 향상

설치 공압 다이어프램 밸브 따라서 배관 응력이 밸브 본체나 액추에이터에 전달되지 않습니다. 짧고 유연한 커넥터를 사용하거나 밸브 포트에 맞춰 적절하게 지지되는 파이프를 사용하십시오. 볼트로 체결된 보닛 조인트에 측면 하중이 가해지지 않도록 하십시오. 제조업체 지침에 따른 방향 밸브 - 많은 시트 및 자체 배수 특성은 흐름 방향과 물리적 방향에 따라 달라집니다.

시운전을 위한 빠른 체크리스트

• 흐름 방향 스탬프가 공정 배관 방향과 일치하는지 확인하세요.
• 공기 유입에 대해 액추에이터 컴파트먼트를 모니터링하면서 1.5× 작동 압력에서 어셈블리의 압력 테스트를 수행합니다.
• 소음에 민감한 구역의 배기 포트에 소음기 또는 머플러를 장착하고 역류로 인해 다이어프램이 열린 위치에 갇힐 수 있는 경우 역류 방지 밸브를 설치하십시오.

예비 부품 전략 및 권장 재고

최소한이지만 효과적인 예비 부품 재고를 유지하십시오: 다이어프램(중요 밸브 유형당 2개), 시트 인서트, 액추에이터 씰 및 일반적으로 부식되는 패스너. 중요한 서비스의 경우 전체 액추에이터 재구축 키트와 보정된 포지셔너 또는 리미트 스위치 모듈을 유지하여 신속하게 교체하십시오. 부품 로트 번호 및 제조 날짜를 추적하세요. 엘라스토머 배치는 다양할 수 있으며 유사하지만 테스트되지 않은 재료를 대체하는 것보다 정확한 사양으로 사전에 교체하는 것이 더 안전합니다.

재료 호환성 빠른 참조

문제 해결 빠른 참조

• 밸브가 덜거덕거리거나 압력을 유지하지 못하는 경우: 부하가 걸린 상태에서 공기 공급 압력을 확인하고, FRL을 검사하고, 액추에이터 스프링(단동식)이 사양 내에 있는지 확인하고 서비스에 대한 Cv 선택을 확인합니다.
• 다이어프램 교체 후에도 누출이 지속되는 경우: 시트 인서트와 본체 밀봉 면에 홈이나 내장된 입자가 있는지 검사하십시오. 시트 인서트를 교체하고 결합 표면을 디버링합니다.
• 스로틀링 서비스에서 다이어프램 수명이 짧은 경우: PTFE 면 다이어프램으로 이동하거나 흐름 디퓨저/업스트림 오리피스를 추가하여 시트에 대한 제트 충돌을 줄이는 것을 고려하십시오.
