인치 ( " ) ：
인치(")는 강철 파이프, 밸브, 플랜지, 엘보우, 펌프, 티 등에 사용되는 미국 시스템의 일반적인 사양 단위입니다. 예를 들어 사양은 3"일 수 있습니다.
"인치"(약어로 "in.")라는 용어는 원래 네덜란드어로 "엄지"를 의미했으며, 1인치는 엄지 관절 하나의 길이였습니다. 물론 사람의 엄지손가락 길이는 당연히 다양합니다. 14세기에 영국의 에드워드 2세가 "표준 법적 인치"를 확립했습니다. 그것은 보리 이삭의 중앙에서 가장 큰 보리 알갱이 3개를 끝에서 끝까지 배치한 길이로 정의되었습니다.
일반적으로 1" = 2.54cm = 25.4mm입니다.
DN:
DN은 DN300과 같은 파이프, 밸브, 플랜지, 파이프 피팅 및 펌프의 사양을 지정하는 데 유사하게 사용되는 중국 및 유럽 시스템의 일반적인 사양 단위입니다.
DN은 파이프의 공칭 직경(공칭 보어라고도 함)을 나타냅니다. 이는 외경이나 내경이 아니라 둘 사이의 평균 값, 즉 평균 내경이라는 점에 유의하는 것이 중요합니다.
Φ：
Φ는 파이프, 엘보, 원형 강철 및 기타 재료의 외경 치수를 나타내는 보편적인 기호로 직경이라고도 합니다. 예를 들어 Φ609.6mm는 외경 609.6mm를 나타냅니다. 이 기호는 밸브 응용 분야, 특히 클램프 연결에 일반적으로 사용됩니다.
세 가지 사이의 상호 연결
첫째, "와 DN은 거의 동일한 의미를 가지며 둘 다 본질적으로 공칭 내경을 나타내며 사양의 크기를 나타냅니다. Φ는 이 둘을 결합하는 역할을 합니다.
예를 들어, 강철 파이프가 DN250으로 지정되면 동일한 파이프에 인치 단위로 10"라는 라벨이 붙습니다. 그들 사이에 연관성이 있습니까?
대답은 '예'입니다. 일반적으로 25를 곱하여 전체 인치 치수를 DN으로 변환할 수 있습니다. 예:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

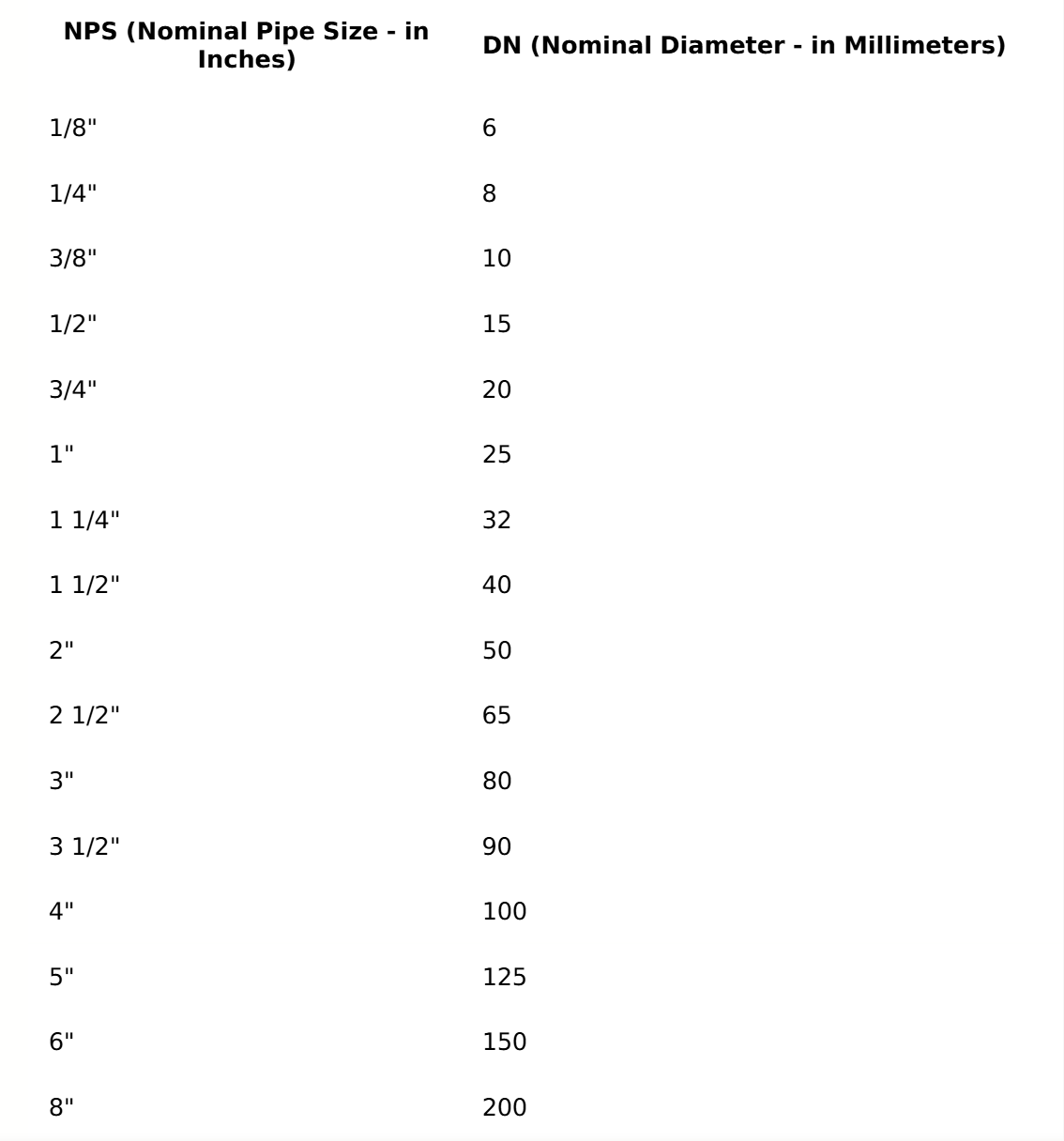

그러나 예외가 있습니다. 예를 들어 3" × 25 = 75는 DN80으로 반올림됩니다. 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2"와 같은 분수나 소수가 포함된 인치 치수도 있습니다. 그런 식으로 계산할 수는 없지만 계산은 대략 동일하며 대부분 표준 값입니다. :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
